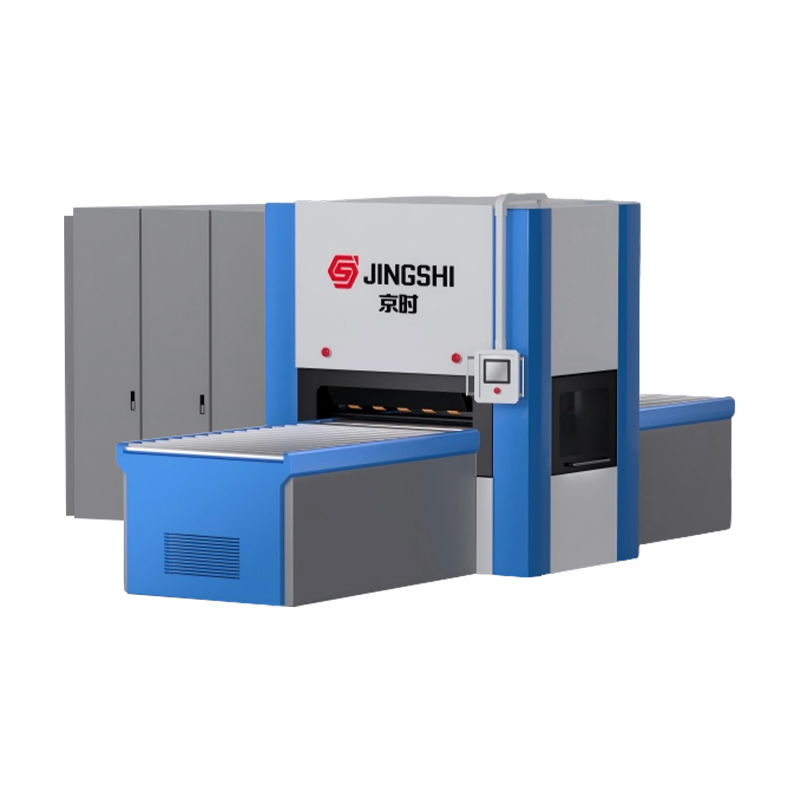

เครื่องปรับระดับไฮดรอลิกแบบแม่นยำสำหรับงานหนักซีรีส์ 40

ความกว้างของซีรีย์มาตรฐาน	600	900	1000	1300	1600	1900	2100
เส้นผ่านศูนย์กลางของลูกกลิ้งปรับระดับ	40	40	40	40	40	40	40
จำนวนลูกกลิ้งปรับระดับ	23	23	23	23	23	23	23
ความยาวชิ้นงานสั้นที่สุดสำหรับการราบเรียบ Lmin (มม.)	ลิมิน=80	ลิมิน=80	ลิมิน=80	ลิมิน=80	ลิมิน=80	ลิมิน=80	ลิมิน=80
ความหนาที่กำหนดของวัสดุปรับระดับ T (มม.)	0.6-4.0	0.6-4.0	0.6-4.0	0.6-4.0	0.6-4.0	0.6-4.0	0.6-4.0
ความหนาสูงสุดของวัสดุเรียบ Tmax (มม.)	ทีแม็กซ์=8	ทีแม็กซ์=8	ทีแม็กซ์=8	ทีแม็กซ์=8	ทีแม็กซ์=8	ทีแม็กซ์=8	ทีแม็กซ์=8
ความแม่นยำในการปรับระดับ	พารามิเตอร์คำนวณตามวัสดุ Q235/ความแข็งแรงของผลผลิต 235MPa และตรวจพบความยาวและความกว้างภายใน 1 ม.
	0.01-0.05มม	0.01-0.05มม	0.01-0.05มม	0.01-0.05มม	0.01-0.05มม	0.01-0.05มม	0.01-0.05มม
ความเร็วของเส้นตรง (ม./นาที)	ปรับความเร็วได้ที่ 1-10 ม./นาที
แรงดันไฟฟ้า	ไฟ AC 3 เฟส 380V
อุปกรณ์เสริมเพิ่มเติม	1. ดึงลูกกลิ้งที่เรียบออกด้านล่าง (สะดวกสำหรับการเปลี่ยนลูกกลิ้งอย่างรวดเร็วและการทำความสะอาดพื้นผิว)			4. ลูกกลิ้งปรับระดับสี่หรือหกครั้ง		7. จำนวนลูกกลิ้งปรับระดับ
	2. ดึงลูกกลิ้งปรับระดับออก (สะดวกสำหรับการเปลี่ยนลูกกลิ้งอย่างรวดเร็วและการทำความสะอาดพื้นผิว)			5. หุ่นยนต์ขนถ่าย / ขนถ่ายอัตโนมัติ / หุ่นยนต์จัดเรียงพาเลท		8. Uncoiler - สายตัดไฮดรอลิก/เครื่องกล
	3. ดึงลูกกลิ้งขึ้นลง (สะดวกสำหรับการเปลี่ยนลูกกลิ้งอย่างรวดเร็วและทำความสะอาดพื้นผิว)			6. สายการประกอบลูกกลิ้งป้อนและปล่อย: มี/ไม่มีพลังงาน		9. Uncoiler - เส้นตัดด้วยเลเซอร์
ข้อกำหนดที่กำหนดเอง	ข้อกำหนดในการปรับแต่งของลูกค้าเป็นที่ยอมรับ
หมายเหตุ	ปรับช่องว่างการกดของวัสดุให้ตรง ป้อนพารามิเตอร์ที่เกี่ยวข้องผ่านหน้าจอสัมผัส และอุปกรณ์จะปรับอัตโนมัติ

เจาะลึกทางเทคนิค

เหตุใดซีรีส์ 40 จึงเป็นเลิศในการใช้งานหนัก

ซีรีส์ 40 ต่างจากเครื่องปรับระดับแบบมาตรฐานตรงที่ออกแบบมาเพื่อต่อสู้กับผลกระทบ "สปริงแบ็ค" ที่พบได้ทั่วไปในโลหะผสมที่มีความต้านทานแรงดึงสูง แกนหลักของประสิทธิภาพอยู่ที่ลูกกลิ้งชุบแข็ง HRC60-64 ซึ่งให้ความทนทานต่อการสึกหรอเป็นพิเศษ

แม้ว่าลูกกลิ้งมาตรฐานอาจเสียรูปเมื่อเวลาผ่านไปเมื่อแปรรูปวัสดุที่มีความแข็งแรงสูง ลูกกลิ้งของเรารับประกันความแม่นยำสม่ำเสมอและอายุการใช้งานที่ยาวนานขึ้นอย่างมาก แม้ในสภาพแวดล้อมการผลิตทุกวันตลอด 24 ชั่วโมง

เจาะลึกทางเทคนิค

1. ระบบไฮดรอลิกกำลังสูง

รายละเอียด: ช่วงแรงดันใช้งาน 1.2–2.0 Mpa

เหตุใดจึงสำคัญ: เมื่อปรับระดับแผ่นเหล็กหนา วัสดุจะสร้างแรงปฏิกิริยาอันมหาศาล ระบบไฮดรอลิกอันทรงพลังให้แรงดันคงที่และท่วมท้นเพื่อเอาชนะความต้านทานนี้ ทำให้มั่นใจได้ว่าแม้แต่การบิดงอที่ดื้อรั้นที่สุดหลังจากการรีดหรือการตัดด้วยไฟจะได้รับการแก้ไขอย่างถาวร

2. HRC60-64 ลูกกลิ้งแข็ง

รายละเอียด: ลูกกลิ้งแข็งถึง HRC 60-64

เหตุใดจึงสำคัญ: ความต้านทานต่อการสึกหรอขั้นสุดนี้ช่วยป้องกันการเสียรูปของลูกกลิ้งภายใต้ภาระที่ต่อเนื่อง โดยคงความแม่นยำที่สม่ำเสมอแม้ในสภาพแวดล้อมทางอุตสาหกรรมที่เปิดตลอด 24 ชั่วโมง ซึ่งลูกกลิ้งมาตรฐานจะค่อยๆ เสียหาย

3. ≥13กลไกการปรับระดับความแม่นยำของลูกกลิ้ง

รายละเอียด: การจัดเรียงขั้นต่ำ 13 ลูกกลิ้งสำหรับการดัดแบบสลับทิศทาง

เหตุใดจึงสำคัญ: ด้วยการดัดวัสดุซ้ำๆ ในทิศทางสลับ กลไกนี้จะขจัดความเค้นตกค้างภายในได้อย่างมีประสิทธิภาพ แทนที่จะกดแผ่นเรียบเพียงผิวเผิน เพื่อให้มั่นใจว่าการแก้ไขจะยาวนานในระดับโครงสร้าง

สถานการณ์การใช้งาน: การแก้ไขจุดบกพร่องในอุตสาหกรรมหลัก

ชิ้นส่วนโครงสร้างเครื่องจักรวิศวกรรม: ในการผลิตรถขุด เครน และเครื่องจักรกลหนัก แผ่นที่ไม่ได้ปรับระดับจะทำให้เกิดข้อผิดพลาดสะสมอย่างมากระหว่างการเชื่อม ซีรีส์ 40 ขจัดความเครียดในขั้นตอนการตัดกระดาษ ทำให้มั่นใจได้ว่าชิ้นส่วนโครงสร้างที่ซับซ้อนจะเข้ากันได้อย่างลงตัวและลดต้นทุนการทำงานซ้ำได้อย่างมาก

แชสซีและเฟรมยานยนต์: แม้แต่ความเบี่ยงเบนของส่วนประกอบแชสซีเพียง 0.1 มม. ก็อาจทำให้เกิดปัญหาด้านความปลอดภัยและความล้มเหลวในการประกอบได้ เครื่องจักรของเราช่วยให้แน่ใจว่าเหล็กที่มีความแข็งแรงสูงที่ใช้ในโครงแชสซีเป็นไปตามข้อกำหนดด้านความทนทานที่เข้มงวดก่อนการปั๊มหรือการเชื่อม ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับผู้ผลิตยานยนต์ที่ต้องการความเรียบอย่างแท้จริง

ส่วนประกอบเตียงเครื่องมือเครื่องจักร: ความเที่ยงตรงของเครื่องมือกลขึ้นอยู่กับความเรียบของฐาน การเสียรูปในระดับไมโครในเพลตดิบอาจทำให้การติดตั้งรางนำลดลงได้ ด้วยความแม่นยำในการปรับระดับที่ ≤±0.01 มม. ซีรีส์ 40 จึงเป็นฐานรากที่เรียบเป็นพิเศษซึ่งจำเป็นสำหรับการผลิตเครื่องมือกลระดับไฮเอนด์

คู่มือการใช้งานและบำรุงรักษาอัจฉริยะ

เพื่อเพิ่มประสิทธิภาพสูงสุดของซีรีส์ 40 ผู้ปฏิบัติงานควรใช้ประโยชน์จากซีรีส์ 40 ฟังก์ชั่นการปรับแรงดันอย่างช้าๆ . คุณลักษณะนี้ช่วยให้สามารถปรับให้เข้ากับคุณสมบัติของวัสดุที่แตกต่างกันได้อย่างรวดเร็ว ตัวอย่างเช่น การเปลี่ยนจากเหล็กมาตรฐาน Q235 ไปใช้แผ่นโลหะผสมที่มีความแข็งแรงสูง จำเป็นต้องมีการปรับแรงดันที่แม่นยำเพื่อหลีกเลี่ยงการโค้งงอหรือต่ำกว่าระดับ

มีการสร้างความปลอดภัยและอายุการใช้งานที่ยืนยาวไว้ในระบบ ที่ ระบบควบคุมอุณหภูมิอัจฉริยะ ป้องกันไม่ให้ระบบไฮดรอลิกร้อนเกินไประหว่างการประมวลผลแบบแบตช์ต่อเนื่อง นอกจากนี้ การตรวจจับการเบี่ยงเบนของแผ่นและกลไกการป้องกันการโอเวอร์โหลด ทำหน้าที่เป็นตาข่ายนิรภัย หากป้อนแผ่นไม่ถูกต้องหรือความแข็งของวัสดุเกินขีดจำกัดที่ตั้งไว้ เครื่องจะแจ้งเตือนผู้ปฏิบัติงานโดยอัตโนมัติหรือหยุดการทำงานเพื่อป้องกันความเสียหายต่อลูกกลิ้งและระบบขับเคลื่อน

คำถามที่พบบ่อย

ถาม: เครื่องปรับระดับไฮดรอลิกซีรีส์ 40 สามารถจัดการกับวัสดุและความหนาประเภทใดได้บ้าง

ตอบ: ซีรีส์ 40 ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับการใช้งานหนัก เป็นเลิศในการปรับระดับวัสดุที่มีแรงดึงสูง รวมถึงเหล็กแผ่นรีดร้อนและเย็น แผ่นโลหะผสม และชิ้นส่วนโครงสร้าง ได้รับการออกแบบมาเพื่อประมวลผลความหนาของวัสดุโดยทั่วไปตั้งแต่ 0.6 มม. ถึง 4 มม. (ขึ้นอยู่กับความแข็งแรงของผลผลิตของวัสดุเฉพาะ) โดยมีความกว้างในการทำงานสูงสุดถึง 1600 มม. ระบบไฮดรอลิกที่แข็งแกร่งช่วยให้แก้ไขได้อย่างมีประสิทธิภาพแม้กับวัสดุที่มีแนวโน้มจะดีดตัวกลับอย่างมีนัยสำคัญ

ถาม: เครื่องนี้สามารถแก้ไขชิ้นส่วนที่บิดเบี้ยวหลังการตัดด้วยเลเซอร์หรือพลาสม่าได้หรือไม่?

ตอบ: อย่างแน่นอน กระบวนการตัดด้วยความร้อน เช่น การตัดด้วยเลเซอร์และพลาสมา มักจะทำให้เกิดความร้อนสูง ซึ่งนำไปสู่การบิดงอและการเสียรูปในแผ่นโลหะ ระบบไฮดรอลิกอันทรงพลัง 1.2-2.0 Mpa ของซีรีส์ 40 ให้แรงที่จำเป็นในการทำให้ชิ้นส่วนที่บิดเบี้ยวเนื่องจากความร้อนเหล่านี้เรียบ ทำให้เป็นอุปกรณ์ที่จำเป็นสำหรับเครื่องจักรวิศวกรรมและผู้ผลิตชิ้นส่วนโครงสร้างที่ต้องการการตัดส่วนประกอบที่เรียบสมบูรณ์แบบหลังการตัด

ถาม: เครื่องจักรใช้งานยากสำหรับข้อกำหนดวัสดุที่แตกต่างกันหรือไม่?

ตอบ: ไม่เลย ซีรีส์ 40 ได้รับการออกแบบให้มีการควบคุมอัจฉริยะที่ใช้งานง่าย มีฟังก์ชันการปรับแรงดันตามระดับ ช่วยให้ผู้ปฏิบัติงานสามารถตั้งค่าแรงดันที่เหมาะสมที่สุดสำหรับความหนาและระดับความแข็งของวัสดุที่แตกต่างกันได้อย่างง่ายดาย (เช่น การเปลี่ยนจากเหล็กเหนียวเป็นโลหะผสมที่มีความแข็งแรงสูง) นอกจากนี้ ระบบควบคุมแบบดิจิทัลยังช่วยให้สามารถปรับช่องว่างได้อย่างแม่นยำ ทำให้การเปลี่ยนระหว่างข้อกำหนดเฉพาะของงานต่างๆ รวดเร็วและตรงไปตรงมา

ถาม: มีคุณลักษณะด้านความปลอดภัยใดบ้างที่ช่วยปกป้องทั้งผู้ปฏิบัติงานและเครื่องจักร

ตอบ: ความปลอดภัยเป็นสิ่งสำคัญที่สุดในการออกแบบซีรีส์ 40 มาพร้อมกับการตรวจจับการเบี่ยงเบนของเพลตเพื่อป้องกันการป้อนผิดและการป้องกันการโอเวอร์โหลด เพื่อปกป้องระบบไฮดรอลิกและลูกกลิ้งจากความเสียหายหากวัสดุเกินความสามารถของเครื่องจักร นอกจากนี้ ระบบควบคุมอุณหภูมิอัจฉริยะยังป้องกันไม่ให้หน่วยไฮดรอลิกเกิดความร้อนสูงเกินไปในระหว่างการปฏิบัติงานทางอุตสาหกรรมอย่างต่อเนื่องตลอด 24 ชั่วโมงทุกวัน จึงมั่นใจได้ถึงความน่าเชื่อถือในระยะยาวและความปลอดภัยของผู้ปฏิบัติงาน
